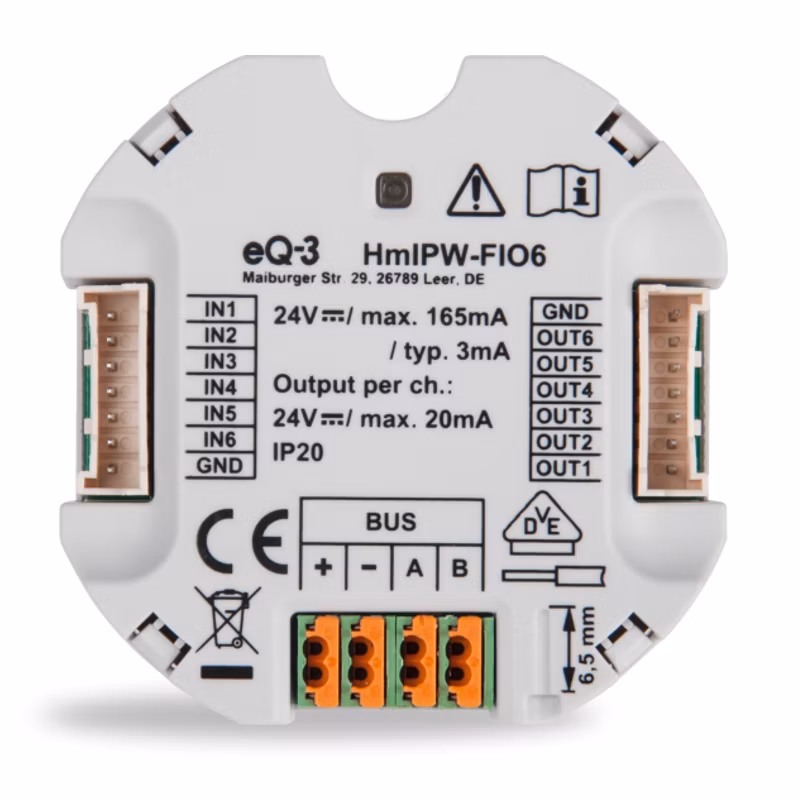

Homematic IP Drôtový IO modul - 6 kanálov, skrytá montáž - HmIPW-FIO6

HOMEMATIC IP WIRED - HMIPW-FIO6 - DRÔTOVÁ JEDNOTKA VSTUP/VÝSTUP 6 KANÁLOV – SKRYTÁ MONTÁŽ

Pripája tlačidlové vstupy a LED výstupy prostredníctvom zbernice k drôtovému systému Homematic IP Wired. Šesť vstupov a výstupov umožňuje pohodlné a individuálne prepojenie tlačidiel, spínačov, kontaktov (napr. jazýčkových kontaktov v oknách) a LED diód.

Homematic IP predstavuje úplnú revolúciu v oblasti Smart Home, prináša vám bezkompromisnú nemeckú kvalitu, komplexné riešenie a širokú modularitu s rozsiahlym portfóliom zariadení.

Homematic IP Wired je mimoriadne odolný proti zdrojom rušenia a zaisťuje bezpečný prenos IT, protokolov a dát za všetkých okolností. Prenos dát je navyše pomocou drôtových káblov veľmi rýchly.

Homematic IP Wired je certifikovaný pre bezpečnosť podľa VDE - a spĺňame tiež najvyššie štandardy, pokiaľ ide o ochranu dát - vaše osobné údaje nie sú nikdy vyžadované. Rovnako ako bezdrôtový (rádiový) systém Homematic IP ani drôtový systém nevyžaduje zadanie mena, bydliska alebo e-mailovej adresy, takže úplne rešpektuje vaše súkromie.

Pri systéme Homematic IP Wired je kladený dôraz na zariadenia, ktoré sú väčšinou inštalované v hlavnom rozvádzači. Spotrebiče sú ovládané centrálne pomocou spínačov, stmievačov a žalúziových a roletových akčných členov Homematic IP Wired. Zariadenia Homematic IP Wired sú vzájomne prepojené zbernicovým vedením.

Drôtová centrálna jednotka Homematic IP Wired sa používa buď na lokálne pripojenie k riadiacej jednotke CCU3, priamo cez drôtovú centrálnu jednotku pomocou cloudu a aplikácie, alebo v spojení s bezdrôtovými (rádiovými) zariadeniami Homematic IP v kombinácii s centrálnou jednotkou Homematic IP.

MONTÁŽ

Táto drôtová jednotka umožňuje inštaláciu zbernice mimo domového alebo čiastkového distribučného rozvádzača pre zápustnú alebo povrchovú montáž. Drôtová jednotka obsahuje funkciu ochrany proti korózii, ktorá predlžuje životnosť pripojených tlačidiel a spínačov.

PREVÁDZKA ZARIADENIA VYŽADUJE PRIPOJENIE K JEDNÉMU Z TÝCHTO RIEŠENÍ:

• Drôtová centrálna jednotka Homematic IP s bezplatnou aplikáciou pre smartfóny a bezplatnou cloudovou službou
• Riadiaca jednotka CCU3 s lokálnym užívateľským rozhraním WebUI
• Partnerské riešenia tretích strán

OBSAH BALENIA

• Drôtová jednotka vstup/výstup Homematic IP Wired - HmIPW-FIO6
• Prepojovací kábel pre vstupy a výstupy (2x)
• Návod na použitie

TECHNICKÉ ÚDAJE

Napájacie napätie	24 VDC, ±5 %, SELV
Prúdový odber	150 mA max. / 2,5 mA (typicky)
Spotreba v pohotovostnom režime	60 mW
Výstupy
Počet	6
Napätie	24 VDC, SELV
signál "0"	beznapäťový
signál „1“	24 V, max. 20 mA
Dĺžka kábla	30 cm
Vstupy
Počet	6
Signálne napätie	24 VDC, SELV
signál "0"	0 až 14 VDC
signál „1“	18 až 24 VDC
Signálny prúd	3,2 mA (Ochrana proti korózii: cca 125 mA)
Doba trvania signálu	min. 80 ms
Max. dĺžka kábla	30 m
Inštalácia	vo spínacích skrinkách (prístrojových krabiciach) podľa DIN 49073-1 alebo v krabiciach pre povrchovú montáž podľa DIN 60670-1 (napr. Abox 025 alebo Abox 040)
Typ a prierez kábla	drôt alebo lanko, 0,12-0,5 mm2
Stupeň krytia	IP20
Prevádzková teplota okolia	-5 až +40 °C
Rozmery (š x v x h)	57 x 14 mm
Hmotnosť	20 g (bez prepojovacieho kábla)

Montáž môže vykonávať osoba odborne spôsobilá podľa nariadenia vlády č. 194/2022Zb. o požiadavkách na odbornú spôsobilosť na výkon činností na elektrických zariadeniach a na odbornú spôsobilosť v elektrotechnike.
