Homematic IP Akčný člen podlahového vykurovania - 10 kanálov, 230V - HmIP-FAL230-C10

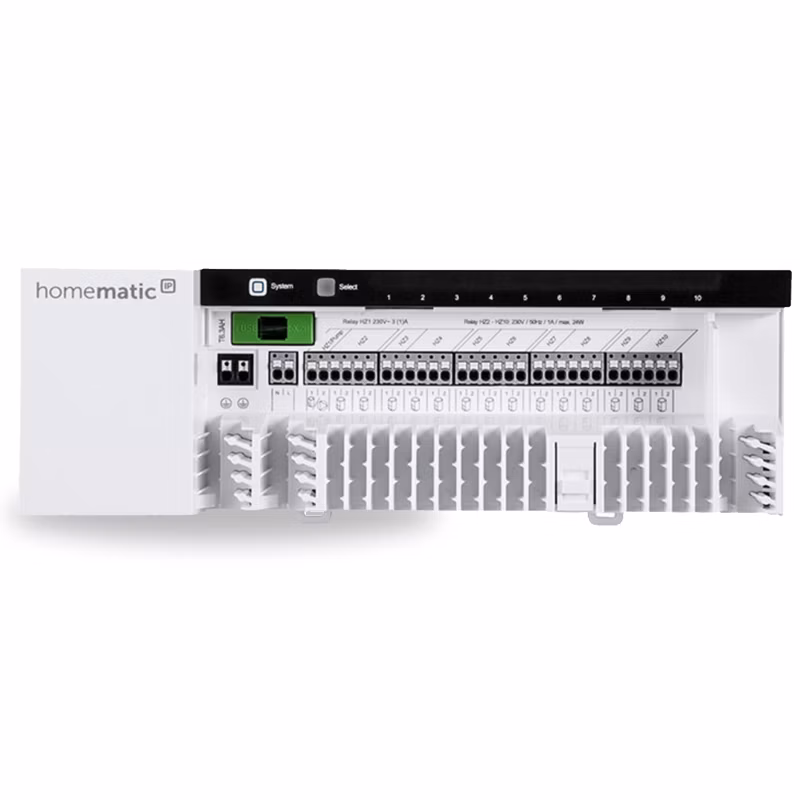

Akčný člen podlahového vykurovania HmIP-FAL230-C10 - 10 kanálov, 230 V

Homematic IP predstavuje úplnú revolúciu v oblasti Smart Home, prináša vám bezkompromisnú nemeckú kvalitu, komplexné riešenie a širokú modularitu s rozsiahlym portfóliom zariadení.

Akčný člen na ovládanie vodných podlahových systémov na vykurovanie, s možnosťou autonómnej prevádzky a podporou prepínania medzi režimom vykurovania a chladenia, je súčasťou systému inteligentnej domácnosti Homematic IP.

Programovateľný akčný člen podlahového vykurovania (HmIP-FAL230-C10) nahrádza bežné dvojstavové akčné členy, automatizuje procesy regulácie vykurovania a šetrí náklady na energie.

POUŽITIE

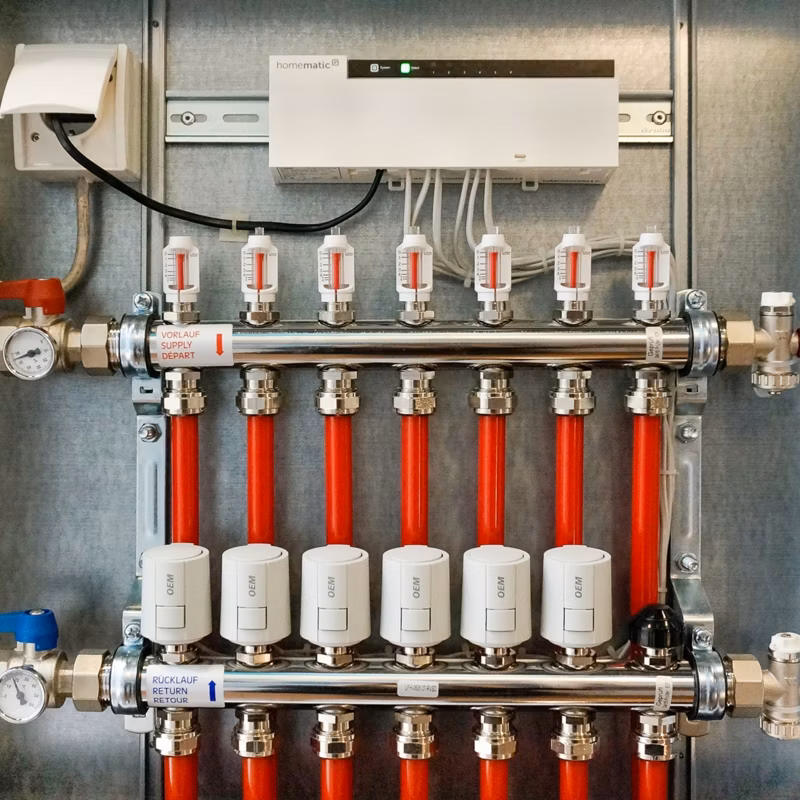

Akčný člen ovláda prísun teplej/studenej vody do obehu podlahového systému kúrenia na základe nastavenej teploty v jednotlivých miestnostiach. Využíva na to rozhranie pre až 10 zón na pripojenie 230 V pohonov ventilov. Každá druhá zóna umožní pripojiť až 2 okruhy, dokopy je k dispozícii až 15 okruhov, respektíve 14 so zapojením tepelného alebo obehového 230 V čerpadla.

Riešenie je vhodné aj pre staršie inštalácie vodných podlahových systémov, pretože vďaka bezdrôtovej komunikácii nie je potrebné pokladať ďalšie káblové rozvody a dokonca nepotrebujete ani internetové pripojenie, pretože pre autonómnu prevádzku Vám postačí nástenný termostat Homematic IP s funkciou priameho spárovania, s ktorým nastavíte všetko potrebné. Navyše jedným termostatom môžete ovládať viac akčných členov v rámci celej inštalácie. Stavové LED diódy akčného člena poskytnú informácie o stave ventilu a funkčnosti celého systému.

S časovým profilom a jedným z dvoch ústredných zariadení pre riadenie vykurovacieho systému (HmIP-WHS2 a HmIP-MIOB) sa môže ohrev vody spúšťať napríklad len ráno a večer. Tak bude teplá voda k dispozícii len vtedy, keď ju potrebujete a tak znížite náklady na prevádzku kotla alebo bojlera v čase, keď ohrev nie je potrebný.

Akčný člen (HmIP-FAL230-C10) je možné aplikovať na akékoľvek miesta s už pripraveným pripojením k elektrickej sieti a tak zaistiť takmer bezúdržbovú prevádzku.

FUNKCIE

Akčný člen podlahového vykurovania (HmIP-FAL230-C10) preberá úlohu výkonného prvku vo vykurovacom systéme, ktorý umožňuje pripojiť až 15 pohonov ventilov. Pripojené okruhy vodného podlahového vykurovania je možné ovládať a nastavovať buď autonómne (bez centrálnej jednotky) nástennými termostatmi (HmIP-WTH-2, HmIP-WTH-B, HmIP-BWTH, HmIP-BWTH24) alebo pomocou aplikácie Homematic IP v kombinácii s centrálnou jednotkou (HmIP-HAP). Inteligentné spínanie vykurovacieho systému, fungujúcim na báze dopytovaného tepla, je možné ľahko obohatiť o termostatické hlavice (HmIP-eTRV-x) Homematic IP a tým efektívne regulovať prísun dodávaného tepla aj v kombinovaných inštaláciách.

Pokročilý riadiaci algoritmus zaistí konštantný tok teplej vody aj napriek rozdielnej skladbe konštrukcie podlahy a efektívne využije vykurovaciu sústavu aj napriek nízkemu dopytu tepla. Pripojením Multi IO Boxu (HmIP-MIOB) navyše získate možnosť ovládať aj spínanie kotla alebo bojlera a prepínať medzi prevádzkovými režimami vykurovania a chladenia u zariadení, ktoré touto funkciou disponujú.

S funkciou optimálneho štartu/zastavenia už nebudete musieť riešiť, kedy a ako veľmi máte prikúriť, o to sa postará systém Homematic IP a jeho akčné členy na ovládanie a riadenie vykurovania.

Ventily sa pomocou adaptívnej regulácie (proporcionálno-integrálnej regulácie) periodicky otvárajú a zatvárajú (cyklus PWM), aby sa dosiahla či udržala požadovaná teplota.

Odišli ste na dovolenku a zabudli ste stiahnuť teplotu na termostate? Nevadí. So systémom Homematic IP máte termostat k vášmu vykurovaciemu systému vždy pri sebe. S režimami Dovolenka, Eko a Párty nastavíte behom okamihu požadovanú teplotu vo všetkých zvolených miestnostiach naraz.

SYSTÉMOVÁ PREVÁDZKA

Prepojenie akčného člena podlahového vykurovania (HmIP-FAL230-C10) s centrálnou jednotkou (HmIP-HAP) ponúka pohodlné nastavenie a ovládanie komplexného systému inteligentnej domácnosti Homematic IP pomocou intuitívnej aplikácie (pre Android a iOS v SK) určenej pre inteligentné telefóny. Mobilná aplikácia Homematic IP umožňuje okamžitú reakciu na správy a upozornenia zo systému vašej inteligentnej domácnosti a spája všetky zariadenia Homematic IP prostredníctvom bezplatného, neobmedzeného cloudu, ten umožňuje nastavenie a riadenie systému odkiaľkoľvek na svete, prenos dôležitých informácií a aktualizáciu softvéru a firmvéru zariadení, odovzdáva konfiguračné a prevádzkové príkazy z aplikácie Homematic IP smerom k jednotlivým zariadeniam inteligentnej domácnosti.

UNIKÁTNE RIEŠENIE

Pri vytváraní profilov a scenárov môžete zohľadniť všetky vaše potreby z hľadiska požiadaviek na automatizáciu, vykurovanie a celú škálu ďalších kritérií v závislosti od vašich priorít.

HLASOVÉ OVLÁDANIE

Systém inteligentnej domácnosti Homematic IP, ktorého sú akčné členy súčasťou, podporuje hlasové ovládanie a komunikáciu s Google Assistant a Amazon Alexa. Pre bezpečnú, stabilnú a spoľahlivú komunikáciu disponuje systém medzi jednotlivými zariadeniami vlastnou unikátnou rádiovou technológiou.

MONTÁŽ

Akčný člen podlahového vykurovania (HmIP-FAL230-C10) je určený na povrchovú montáž alebo montáž na DIN lištu s pripojením do siete 230 V. Bezdrôtová komunikácia ponúka možnosť inštalácie bez potreby sekundárnej kabeláže. To znamená, že akčný člen je možné umiestniť v mieste pripraveného alebo existujúceho elektrického rozvodu.

Pre uľahčenie prvotnej inštalácie je akčný člen podlahového vykurovania (HmIP-FAL230-C10) z výroby prednastavený na najčastejšiu a najbežnejšiu konfiguráciu, ktorú si tak môžete ľahko a rýchlo prispôsobiť vlastnému systému.

Pokročilá predikcia vykurovania, unikátny algoritmus riadenia a časové programy znížia náklady na vykurovanie a zaistia optimálnu preferovanú teplotu bez zbytočného plytvania energiami.

FUNKCIE

• Ovládanie vykurovaných zón vodného podlahového vykurovania vzdialene termostatom alebo aplikáciou Homematic IP
• Pripojenie 230V pohonov ventilov a čerpadla pre reguláciu a nastavenie teploty po jednotlivých miestnostiach
• 10 vykurovacích zón - každá 2. zóna pre 2 okruhy, celkovo 15 okruhov (zapojenie buď 15 pohonov ventilov alebo 14 + 1 čerpadlo)
• Podpora autonómnej prevádzky v kombinácii s ďalšími bezdrôtovými prvkami (nástenné termostaty, Multi IO Box, ďalšie akčné členy podlahového vykurovania)
• S pripojením Multi IO Boxu (HmIP-MIOB) aj výber medzi režimami vykurovania a chladenia
• Pohotovostný režim pre prípad výpadku komunikácie s termostatom
• Ochrana systému proti mrazu, ventilu proti zatuhnutiu a čerpadla pri dlhšej nečinnosti
• Stavové indikačné LED diódy pre každý okruh
• Možnosť dočasne zapnúť/vypnúť jednotlivé okruhy za účelom testovania
• Automatizované riadenie izbovej teploty s okamžitou úsporou a znížením výdavkov na energie až o 30 %
• Pripojené pohony ventilov sú ovládané PI kontrolérom s PWM výstupom pre zaistenie stabilnej teploty vo všetkých miestnostiach
• Až 3 nastaviteľné časové teplotné profily (zvlášť pre kúrenie aj pre chladenie), 6 fáz ohrevu a chladenia a celkovo 13 zmien (stavov) za deň
• Bezdrôtová komunikácia cez šifrovaný protokol
• Podpora hlasového ovládania (Amazon Alexa, Google Assistant)
• Podpora Google Home a Home Connect Plus

OBSAH BALENIA

• 1x Akčný člen podlahového vykurovania - 10 kanálov, 230 V
• montážny materiál
• slovenský návod

TECHNICKÉ ÚDAJE

Rad	Homematic IP
Autonómny	áno (v spojení s nástenným termostatom HmIP-WTH-2, HmIP-WTH-B, HmIP-BWTH a HmIP-BWTH24, pre inteligentné funkcie vyžaduje centrálnu jednotku HmIP-HAP)
Napájací zdroj	230 V/50 Hz
Prúdový odber	6,3 A max.
Max. spínacie zaťaženie kanál 1	1380 W, max. 6 A
Max. spínacie zaťaženie kanál 2-10	253 W (celkom), max. 1 A/kanál
Max. počet vykurovacích zón	10 (15 okruhov alebo 14 + 1 čerpadlo)
Stupeň krytia	IP20
Prevádzková teplota	0 až 50 °C
Rozmery (š x v x h)	225 x 75 x 52 mm
Rozmery balenia	184 x 281 x 97 mm
Hmotnosť	566 g
Hmotnosť vrátane obalu	985 g
Pracovná frekvencia	868,0 - 868,6 MHz / 869,4 - 869,65 MHz
Bezdrôtový dosah (v otvorenom priestore)	270 m

Montáž môže vykonávať osoba odborne spôsobilá podľa nariadenia vlády č. 194/2022Zb. o požiadavkách na odbornú spôsobilosť na výkon činností na elektrických zariadeniach a na odbornú spôsobilosť v elektrotechnike.
