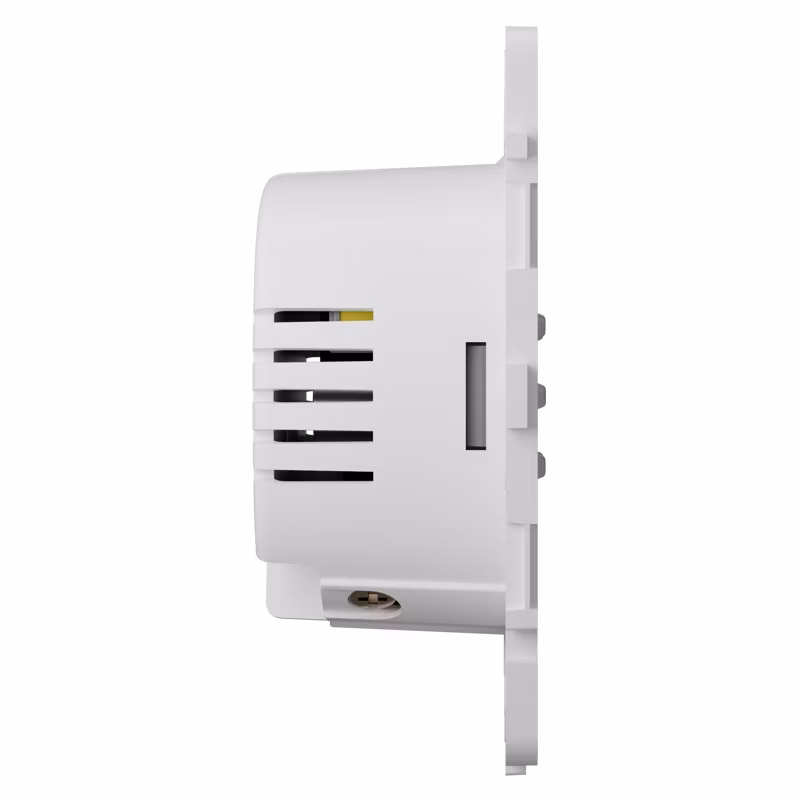

Ajax LightCore (2-way) vertical - Relé pre LightSwitch (schodišťový vypínač radenia 6)

Ajax LightCore 2-way – jednotlačidlové dvojcestné relé na ovládanie svetelných a iných zariadení, vypínač radenia 6 – schodišťový – vertikálna inštalácia.

Tento vypínač slúži na ovládanie svetelného okruhu z dvoch miest. Uplatnenie nájde na chodbách a schodiskách, kedy na jednom mieste svetlo zapnete a na druhom vypnete. Na toto využitie potrebujete vždy dve zariadenia.

Relé môže pracovať autonómne. Pri pripojení k centrálnej jednotke Ajax HUB získate ďalšie výhody a možnosti.

Zariadenie sa inštaluje v kombinácii s inteligentným krytom Ajax Button (Solo,Center, Side) v mnohých typoch a farbách a dohromady vytvára inteligentný nástenný vypínač – LightSwitch.

LightSwitch Jeweller – Inteligentný nástenný vypínač

Popis

Ajax LightSwitch Jeweller je chytrý dotykový nástenný vypínač určený pre vnútornú inštaláciu. Môže nahradiť akýkoľvek mechanický alebo dotykový vypínač – produktový rad obsahuje vypínače radu 1, 5 (lustrový), 6 (schodišťový) a 7 (krížový).

Zariadenie je možné kombinovať inštaláciou niekoľkých vypínačov vedľa seba do jedného rámčeka (2 až 5 vypínačov).

Vlastnosti:

• Vypínače radenia 1, 5 (lustrové) a 6 (schodišťové)
• Bezkontaktné ovládanie pomocou veľkého dotykového tlačidla
• Dostupné v 8 farebných vyhotoveniach
• Rámčeky pre inštaláciu až 5 vypínačov vedľa seba
• Nie je vyžadovaný nulový vodič
• Spínaný výkon od 5 do 600 W
• Diaľkové ovládanie a konfigurácia pomocou aplikácií Ajax
• Pridanie do systému pomocou QR kódu

Komponenty

LightSwitch je dostupný v 2 formátoch – samostatný vypínač a kombinovaný vypínač.

Samostatný vypínač sa skladá z 2 základných častí: relé a dotykového tlačidla.

Kombinovaný vypínač sa skladá z 2, 3, 4 alebo 5 relé, dotykových tlačidiel a rámčeka s príslušným počtom otvorov. Namiesto vypínača je možné použiť aj inteligentnú zásuvku Ajax

Všetky súčasti sa nakupujú samostatne, takže inštalační technici môžu ponúknuť riešenia, ktoré spĺňajú požiadavky zákazníkov – žiadne preplatky za diely navyše.

Výhody zariadenia:

LightSwitch môže nahradiť akýkoľvek mechanický alebo dotykový vypínač: produktový rad zahŕňa vypínače radenia 1, 5 (lustrové) , 6 (schodišťové) a 7 (krížové).

LightSwitch sa inštaluje bez zmeny elektroinštalácie objektu. Zariadenie nevyžaduje nulový vodič – postačí fázový.

Všetky súčasti sa nakupujú samostatne a ponúkajú širokú škálu možností.

Vypínač pracuje v dvoch režimoch: pulzný alebo bistabilný. LightSwitch môže ovládať osvetľovacie zariadenia s výkonom 5 až 600 W. Pre žiarovky s nízkym výkonom sada obsahuje kondenzátor, ktorý sa pripája paralelne k osvetľovaciemu zariadeniu.

• Pulzný a bistabilný prevádzkový režim
• Nie je vyžadovaný nulový vodič
• Spínaný výkon od 5 do 600 W
• Kompatibilný s európskym štandardom 55 mm

Skvelý užívateľský zážitok

LightSwitch má veľké dotykové tlačidlo, ktoré sa aktivuje, keď sa vaša dlaň priblíži na 15 mm od tlačidla. Zariadenie je možné tak použiť ako riešenie pre verejné miesta: osvetlenie môžete ovládať špinavými mokrými rukami alebo dokonca v rukaviciach.

LightSwitch má podsvietenie, vďaka ktorému je vypínač viditeľný aj v tme. Zariadenie je možné bez obáv umiestniť aj pri posteli – jeho jemné podsvietenie nebude rušiť. Podsvietenie je možné v prípade potreby úplne vypnúť v aplikácii Ajax.

Hodí sa do každého interiéru

Aby sa LightSwitch hodil do domu, bytu, ale aj do priemyselného závodu, ponúkame 8 rôznych farebných vyhotovení dotykových tlačidiel.

• Čierna
• Grafitová
• Sivá
• Hmlistá
• Ustricová
• Olivová
• Slonovinová kosť
• Biela

Ajax SoloButton – Samostatné tlačidlo pre LightSwitch v dvoch verziách

Ajax SoloButton (1-gang/2-way) – Samostatné tlačidlo pre LightSwitch

Dostupné v ôsmich rôznych farbách pre Váš interiér.

Ajax LightSwitch je inteligentné zariadenie, ktoré je možné aktivovať dotykom aj bezdotykovo.
Pri druhom spôsobe stačí držať ruku vo vzdialenosti menšej ako 15 mm pred zariadením.
S aktiváciou v tme pomáha jemné podsvietenie. LightSwitch umožňuje ľahko zapínať svetlá a stojace lampy a ovládať závesy alebo žalúzie.

Ajax SoloButton (2-gang) – Samostatné tlačidlo pre LightSwitch

Dostupné v ôsmich rôznych farbách pre Váš interiér.

Ajax LightSwitch je inteligentné zariadenie, ktoré je možné aktivovať dotykom aj bezdotykovo.
Pri druhom spôsobe stačí držať ruku vo vzdialenosti menšej ako 15 mm pred zariadením.
S aktiváciou v tme pomáha jemné podsvietenie. LightSwitch umožňuje ľahko zapínať svetlá a stojace lampy a ovládať závesy alebo žalúzie.

Ajax SideButton (1-gang/2-way) – Bočné tlačidlo (vypínač radenia 1, 6) – horizontálna a vertikálna verzia

Ajax SideButton – Bočné tlačidlo (vypínač radenia 1, 6) – horizontálne vyhotovenie

Dostupné v ôsmich rôznych farbách pre Váš interiér.

Ajax LightSwitch je inteligentné zariadenie, ktoré je možné aktivovať dotykom aj bezdotykovo.
Pri druhom spôsobe stačí držať ruku vo vzdialenosti menšej ako 15 mm pred zariadením.
S aktiváciou v tme pomáha jemné podsvietenie. LightSwitch umožňuje ľahko zapínať svetlá a stojace lampy a ovládať závesy alebo žalúzie.

Ajax SideButton – Bočné tlačidlo (vypínač radenia 1, 6) – vertikálne vyhotovenie

Dostupné v ôsmich rôznych farbách pre Váš interiér.

Ajax LightSwitch je inteligentné zariadenie, ktoré je možné aktivovať dotykom aj bezdotykovo.
Pri druhom spôsobe stačí držať ruku vo vzdialenosti menšej ako 15 mm pred zariadením.
S aktiváciou v tme pomáha jemné podsvietenie. LightSwitch umožňuje ľahko zapínať svetlá a stojace lampy a ovládať závesy alebo žalúzie.

Ajax SideButton (2-gang)– Bočné tlačidlo (vypínač radenia 5) – horizontálna a vertikálna verzia

Ajax SideButton (2-gang)– Bočné tlačidlo (vypínač radenia 5) – horizontálne vyhotovenie

Dostupné v ôsmich rôznych farbách pre Váš interiér.

Ajax LightSwitch je inteligentné zariadenie, ktoré je možné aktivovať dotykom aj bezdotykovo.
Pri druhom spôsobe stačí držať ruku vo vzdialenosti menšej ako 15 mm pred zariadením.
S aktiváciou v tme pomáha jemné podsvietenie. LightSwitch umožňuje ľahko zapínať svetlá a stojace lampy a ovládať závesy alebo žalúzie.

Ajax SideButton (2-gang)– Bočné tlačidlo (vypínač radenia 5) – vertikálne vyhotovenie

Dostupné v ôsmich rôznych farbách pre Váš interiér.

Ajax LightSwitch je inteligentné zariadenie, ktoré je možné aktivovať dotykom aj bezdotykovo.
Pri druhom spôsobe stačí držať ruku vo vzdialenosti menšej ako 15 mm pred zariadením.
S aktiváciou v tme pomáha jemné podsvietenie. LightSwitch umožňuje ľahko zapínať svetlá a stojace lampy a ovládať závesy alebo žalúzie.

Ajax CenterButton (1-gang/2-way) – Stredové tlačidlo (vypínač radenia 1, 6) – horizontálna a vertikálna verzia

Stredové tlačidlo (vypínač radenia 1, 6) – horizontálne vyhotovenie

Dostupné v ôsmich rôznych farbách pre Váš interiér.

Ajax LightSwitch je inteligentné zariadenie, ktoré je možné aktivovať dotykom aj bezdotykovo.
Pri druhom spôsobe stačí držať ruku vo vzdialenosti menšej ako 15 mm pred zariadením.
S aktiváciou v tme pomáha jemné podsvietenie. LightSwitch umožňuje ľahko zapínať svetlá a stojace lampy a ovládať závesy alebo žalúzie.

Stredové tlačidlo (vypínač radenia 1, 6) – vertikálne vyhotovenie

Dostupné v ôsmich rôznych farbách pre Váš interiér.

Ajax LightSwitch je inteligentné zariadenie, ktoré je možné aktivovať dotykom aj bezdotykovo.
Pri druhom spôsobe stačí držať ruku vo vzdialenosti menšej ako 15 mm pred zariadením.
S aktiváciou v tme pomáha jemné podsvietenie. LightSwitch umožňuje ľahko zapínať svetlá a stojace lampy a ovládať závesy alebo žalúzie.

Ajax CenterButton (2-gang) – Stredové tlačidlo (vypínač radenia 5) – horizontálna a vertikálna verzia

Ajax Stredové tlačidlo (vypínač radenia 5) – horizontálne vyhotovenie

Dostupné v ôsmich rôznych farbách pre Váš interiér.

Ajax LightSwitch je inteligentné zariadenie, ktoré je možné aktivovať dotykom aj bezdotykovo.
Pri druhom spôsobe stačí držať ruku vo vzdialenosti menšej ako 15 mm pred zariadením.
S aktiváciou v tme pomáha jemné podsvietenie. LightSwitch umožňuje ľahko zapínať svetlá a stojace lampy a ovládať závesy alebo žalúzie.

Ajax Stredové tlačidlo (vypínač radenia 5) – vertikálne vyhotovenie

Dostupné v ôsmich rôznych farbách pre Váš interiér.

Ajax LightSwitch je inteligentné zariadenie, ktoré je možné aktivovať dotykom aj bezdotykovo.
Pri druhom spôsobe stačí držať ruku vo vzdialenosti menšej ako 15 mm pred zariadením.
S aktiváciou v tme pomáha jemné podsvietenie. LightSwitch umožňuje ľahko zapínať svetlá a stojace lampy a ovládať závesy alebo žalúzie.

Široké možnosti použitia a rozšírenia – v ponuke všetko pre horizontálnu aj vertikálnu inštaláciu!

Ovládacie relé (LightCore) pre LightSwitch:

LightCore (1-gang) – Vypínač radenia 1 – Horizontálna inštalácia / Vertikálna inštalácia

LightCore (2-gang) – Vypínač radenia 5 – lustrový – Horizontálna inštalácia / Vertikálna inštalácia

LightCore (2-way) – Vypínač radenia 6 – schodišťový prepínač – Horizontálna inštalácia / Vertikálna inštalácia

LightCore (2-gang/2-way) – Vypínač radenia 6+6 – dvojitý schodišťový prepínač – Horizontálna inštalácia / Vertikálna inštalácia

LightCore Crossover – Vypínač radenia 7 – krížový – Horizontálna inštalácia / Vertikálna inštalácia

Rámčeky (Frame) pre LightSwitch:

Dvojnásobný rámček – Horizontálna inštalácia / Vertikálna inštalácia

Trojnásobný rámček – Horizontálna inštalácia / Vertikálna inštalácia

Štvornásobný rámček – Horizontálna inštalácia / Vertikálna inštalácia

Päťnásobný rámček – Horizontálna inštalácia / Vertikálna inštalácia

Jednoduché ovládanie a automatizácia

LightSwitch vám umožňuje ovládať svetlo na diaľku prostredníctvom aplikácií Ajax: priamo z pohovky alebo dokonca zo zahraničia.

Vyvinuli sme scenáre pre automatizáciu rutinných akcií. Svetlo je možné nastaviť tak, aby sa rozsvietilo pri poplachu, podľa časového plánu, po deaktivácii zabezpečovacieho systému či po uplynutí nastavenej doby (pulzný režim).

Inštalační technici môžu tiež konfigurovať akcie automatizačných zariadení stlačením tlačidla LightSwitch. Napríklad pre zatemnenie v miestnosti relé aktivuje zatiahnutie roliet.

Podporované typy automatizačných scenárov:

• Pri poplachu
• Pri zmene stavu systému
• Podľa časového plánu
• Po stlačení dotykového tlačidla

Komunikačná technológia Jeweller

Jeweller je rádiový protokol, ktorý zaisťuje rýchlu a spoľahlivú obojsmernú komunikáciu medzi hubom a pripojenými zariadeniami. Protokol poskytuje bezdrôtový rádiový komunikačný dosah až na vzdialenosť 1 100 m, čo umožňuje inštalovať vypínače nielen v bytoch a domoch, ale aj vo veľkých otvorených priestoroch alebo skladoch.

Jeweller prenáša všetky potrebné informácie a poskytuje okamžitú kontrolu nad ľubovoľným počtom zariadení LightSwitch v systéme. Vďaka Jeweller môžu používatelia vždy ovládať osvetlenie a vidieť aktuálny stav vypínačov v aplikáciách Ajax.

Rýchle spárovanie a inštalácia

Všetko, čo inštalačný technik potrebuje na inštaláciu LightSwitch, sú dva skrutkovače.

Zariadenie sa pripojí k bezpečnostnému systému Ajax za menej ako jednu minútu. Jednoducho musíte len otvoriť aplikáciu Ajax, naskenovať QR kód a pridať zariadenie do skupiny miestnosti a zabezpečenia.

Technická špecifikácia Ajax LightCore

Napájanie:

Napájacie napätie: 230V AC / 50 Hz
Maximálny spínaný výkon:
      600 W pre vypínače radenia 1, 6 a 7
      300 W pre vypínače radenia 5
Prúdová ochrana: Nad 2.6 A (Ak je ochrana aktivovaná, LightSwitch vypne odpojí napájanie a odošle notifikáciu do aplikácií Ajax).
Teplotná ochrana: Nad 60 °C (Ak je ochrana aktivovaná, LightSwitch vypne odpojí napájanie a odošle notifikáciu do aplikácií Ajax).
Pripojenie: Fázový vodič (nulový vodič nie je vyžadovaný)

Inštalácia

Rozsah prevádzkovej teploty: Od -10 °C do +40 °C
Prevádzková vlhkosť: Až do 75%
Stupeň krytia: IP20
Rozmery: 76.3 × 72.3 × 29.2 mm ( (horizontálna inštalácia)
Rozmery: 72.3 × 76.3 × 29.2 mm ( (vertikálna inštalácia)
Váha: 46 g

Obsah balenia:

Ajax LightCore 2-way – relé – vertikálna inštalácia
Manuál
